Тепловизионные модули: что это такое, как работают и где применяются

Тепловизионные технологии всё активнее применяются в самых разных областях — от систем безопасности и промышленного мониторинга до беспилотных летательных аппаратов и научных исследований. Основой таких систем часто являются тепловизионные модули — компактные устройства, предназначенные для регистрации инфракрасного излучения и формирования теплового изображения.

В отличие от готовых тепловизоров, которые представляют собой самостоятельные приборы, тепловизионные модули являются встраиваемыми компонентами. Они интегрируются в камеры видеонаблюдения, робототехнические комплексы, системы автоматического контроля температуры, автомобильные системы ночного видения и многие другие устройства.

Благодаря небольшим размерам, высокой чувствительности и возможности программной интеграции тепловизионные модули позволяют разработчикам создавать специализированные решения для самых разных задач. Современные технологии производства инфракрасных сенсоров сделали такие модули более доступными, что значительно расширило области их применения.

Что такое тепловизионный модуль

Тепловизионный модуль — это компактный электронно-оптический блок, предназначенный для регистрации инфракрасного излучения объектов и формирования теплового изображения, которое затем передается в систему обработки или отображения.

Фактически тепловизионный модуль является «сердцем» тепловизионной камеры. Он включает основные элементы, необходимые для получения термограммы, но не всегда содержит корпус, дисплей или элементы управления, характерные для готовых приборов.

В состав тепловизионного модуля обычно входят несколько ключевых компонентов:

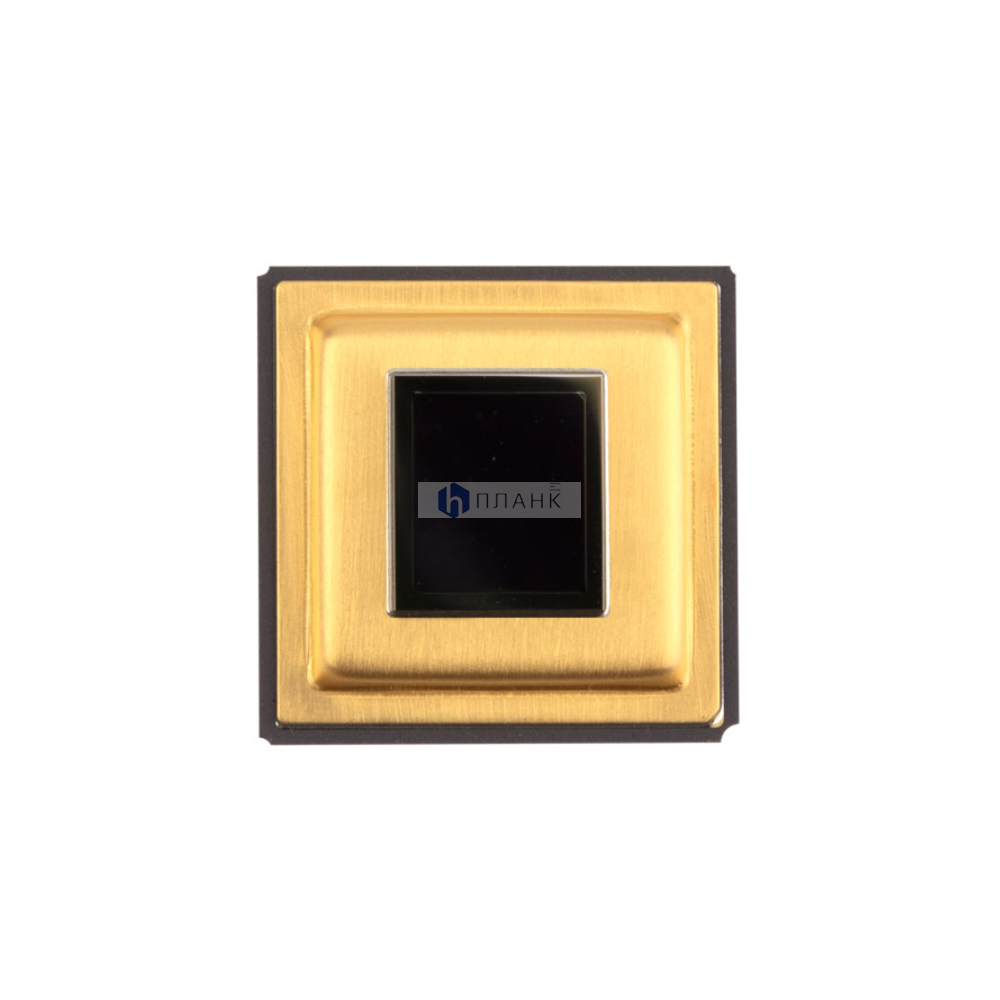

1. Инфракрасная матрица (сенсор)
   Это основной элемент устройства, который регистрирует тепловое излучение объектов. Матрица состоит из большого количества чувствительных элементов (пикселей), каждый из которых измеряет интенсивность инфракрасного излучения.


2. Оптическая система
   Инфракрасная линза формирует изображение на матрице. Для тепловизоров используются специальные материалы, пропускающие инфракрасное излучение, например германий.


3. Электронный блок обработки
   Полученный сигнал преобразуется в цифровые данные, проходит первичную обработку, коррекцию и калибровку.


4. Интерфейсы передачи данных
   Модуль передает изображение и измеренные температурные данные в основную систему — видеорегистратор, компьютер, промышленный контроллер или специализированное программное обеспечение.

Принцип работы тепловизионных модулей

Работа тепловизионного модуля основана на регистрации инфракрасного излучения, которое испускают все объекты, температура которых выше абсолютного нуля. Чем выше температура поверхности, тем интенсивнее она излучает тепловую энергию.

Большинство современных тепловизионных модулей работают в длинноволновом инфракрасном диапазоне (LWIR) — примерно от 8 до 14 микрометров. Этот диапазон оптимален для наблюдения объектов при обычных температурах окружающей среды.

Процесс формирования теплового изображения происходит в несколько этапов:

1. Регистрация инфракрасного излучения
   Инфракрасная линза фокусирует излучение от наблюдаемой сцены на матрице тепловизора.


2. Преобразование теплового сигнала
   Каждый пиксель матрицы фиксирует уровень инфракрасного излучения и преобразует его в электрический сигнал.


3. Цифровая обработка данных
   Полученные сигналы проходят через процессор обработки изображения, где выполняется коррекция, подавление шумов и выравнивание чувствительности пикселей.


4. Формирование термограммы
   После обработки создаётся тепловое изображение — карта температур, где разные уровни нагрева отображаются различными цветами или оттенками серого.

В зависимости от назначения системы тепловизионный модуль может передавать как визуальное изображение, так и точные температурные данные, используемые для анализа и мониторинга.

Основные характеристики тепловизионных модулей

При выборе тепловизионного модуля важно учитывать ряд технических параметров, которые напрямую влияют на качество изображения, точность измерений и возможности интеграции устройства в систему. Ниже рассмотрены основные характеристики, на которые обращают внимание разработчики и инженеры.

Разрешение инфракрасной матрицы

Разрешение определяет количество пикселей тепловизионного сенсора и напрямую влияет на детализацию изображения. Чем выше разрешение, тем более мелкие объекты и температурные различия можно различить.

Наиболее распространённые варианты:

• 160 × 120 — базовый уровень, используется в компактных и бюджетных системах
• 320 × 240 — оптимальный вариант для большинства промышленных и инженерных задач
• 640 × 512 — высокое разрешение для систем наблюдения, научных исследований и высокоточных измерений

Высокое разрешение особенно важно при наблюдении объектов на большом расстоянии или при необходимости детального анализа температурных аномалий.

Размер пикселя

Размер пикселя инфракрасной матрицы влияет на чувствительность сенсора и габариты оптической системы. В современных тепловизионных модулях чаще всего используются пиксели размером:

• 17 мкм
• 12 мкм

Меньший размер пикселя позволяет создавать более компактные модули и использовать более компактную оптику, что особенно важно для портативных устройств и систем, устанавливаемых на дронах или роботах.

Температурная чувствительность (NETD)

NETD (Noise Equivalent Temperature Difference) — один из ключевых параметров тепловизора. Он показывает, насколько небольшую разницу температур способен различить сенсор.

Этот параметр измеряется в миллиКельвинах (мК). Чем ниже значение NETD, тем выше чувствительность устройства.

Например:

• < 60 мК — стандартная чувствительность
• < 40 мК — высокая чувствительность
• < 30 мК — профессиональные и научные системы

Высокая чувствительность позволяет обнаруживать слабые температурные контрасты и получать более качественное изображение.

Частота кадров

Частота кадров определяет, насколько плавно будет отображаться тепловое изображение. Этот параметр особенно важен при наблюдении движущихся объектов.

Типичные значения:

• 9 Гц — используется в некоторых экспортных или бюджетных моделях
• 25–30 Гц — стандарт для большинства систем наблюдения
• 50–60 Гц — применяется в специализированных и высокоскоростных системах

Диапазон измеряемых температур

Тепловизионные модули могут работать в разных температурных диапазонах в зависимости от назначения системы.

Например:

• от –20 °C до +150 °C — бытовая и строительная диагностика
• до +400 °C — промышленный контроль
• до +1000 °C и выше — металлургия и высокотемпературные процессы

Интерфейсы подключения

Для интеграции тепловизионных модулей в различные устройства используются разные интерфейсы передачи данных.

Наиболее распространённые:

• USB
• Ethernet
• LVDS
• MIPI
• UART
• SPI

Выбор интерфейса зависит от архитектуры системы, требований к скорости передачи данных и используемой вычислительной платформы.

Типы тепловизионных модулей

Современные тепловизионные модули можно разделить на два основных типа в зависимости от используемой технологии инфракрасного сенсора.

Неохлаждаемые тепловизионные модули

Это наиболее распространённый тип тепловизионных модулей. В таких устройствах используются микроболометрические матрицы, которые работают при температуре окружающей среды и не требуют сложных систем охлаждения.

Преимущества неохлаждаемых модулей:

• компактные размеры
• низкое энергопотребление
• высокая надёжность
• относительно доступная стоимость

Такие модули применяются в большинстве современных систем:

• тепловизионные камеры наблюдения
• беспилотные летательные аппараты
• автомобильные системы ночного видения
• промышленные системы мониторинга

Охлаждаемые тепловизионные модули

Охлаждаемые тепловизионные модули используют инфракрасные детекторы, которые работают при очень низких температурах. Для этого в конструкции применяется специальная криогенная система охлаждения.

Такие модули обладают рядом преимуществ:

• крайне высокая чувствительность
• возможность обнаружения объектов на больших расстояниях
• высокая точность измерений

Однако они имеют и ряд особенностей:

• более высокая стоимость
• сложная конструкция
• повышенные требования к обслуживанию

Охлаждаемые тепловизионные модули используются в:

• научных исследованиях
• военной технике
• космических системах
• высокоточных системах дальнего наблюдения

Где применяются тепловизионные модули

Благодаря своей универсальности и компактности тепловизионные модули находят применение в самых разных отраслях. Они позволяют создавать специализированные системы наблюдения, диагностики и контроля температуры.

Системы безопасности и видеонаблюдения

Одним из наиболее распространённых применений являются тепловизионные камеры для охраны периметра и круглосуточного наблюдения. Такие системы позволяют обнаруживать людей, транспорт и другие объекты даже в полной темноте, при дыме, тумане или сложных погодных условиях.

Тепловизионные модули интегрируются в:

• стационарные камеры наблюдения
• поворотные системы мониторинга
• системы охраны критической инфраструктуры

Беспилотные летательные аппараты

Тепловизионные модули активно используются на дронах и робототехнических платформах. Они помогают выполнять задачи наблюдения, поиска и мониторинга.

Примеры применения:

• поисково-спасательные операции
• мониторинг лесных пожаров
• охрана территорий
• инспекция инфраструктуры

Промышленность

В промышленности тепловизионные модули применяются для автоматизированного контроля температуры оборудования и технологических процессов.

С их помощью можно:

• выявлять перегрев электрических компонентов
• контролировать состояние подшипников и двигателей
• отслеживать температурные режимы технологических процессов

Автомобильные системы

В автомобильной промышленности тепловизионные модули используются в системах ночного вождения, которые помогают водителю обнаруживать пешеходов, животных и другие объекты на дороге в условиях плохой видимости.

Научные исследования

Тепловизионные модули также широко применяются в научных лабораториях и исследовательских центрах. Они используются для изучения тепловых процессов, анализа материалов и проведения различных экспериментов.

Популярные производители тепловизионных модулей

На рынке тепловизионных технологий представлено множество производителей, предлагающих инфракрасные модули для различных задач — от компактных устройств до высокоточных промышленных систем.

FLIR (Teledyne FLIR)

Компания FLIR является одним из мировых лидеров в области тепловизионных технологий.

Её модули широко используются в:

• промышленной диагностике
• системах безопасности
• научных исследованиях
• автоматизированных системах мониторинга.

Популярные серии:

• Boson
• Lepton
• Tau.

Модули FLIR отличаются высокой надёжностью и развитой программной поддержкой.

Hikmicro

Компания Hikmicro активно развивает направление тепловизионных модулей и камер.

Её решения применяются в:

• системах промышленного мониторинга
• электроэнергетике
• системах безопасности.

Модули Hikmicro отличаются хорошим соотношением цены и функциональности, что делает их востребованными в коммерческих проектах.

Guide Infrared

Китайская компания Guide Infrared специализируется на разработке инфракрасных сенсоров и тепловизионных систем.

Её продукция используется в:

• промышленной автоматике
• системах безопасности
• беспилотных платформах.

Компания предлагает широкий выбор модулей с различным разрешением и интерфейсами интеграции.

ULIS (Lynred)

Компания Lynred (ранее ULIS) является крупным европейским производителем инфракрасных сенсоров.

Её матрицы используются во многих тепловизионных системах и модулях.

Основные преимущества продукции:

• высокая чувствительность
• стабильность измерений
• надёжность.

Другие производители

Также на рынке присутствуют и другие компании, выпускающие тепловизионные модули:

• Seek Thermal
• InfiRay
• Dali Technology
• Opgal

Выбор конкретного производителя зависит от требований проекта, бюджета и задач системы мониторинга.

Тепловизионные модули — это ключевой компонент современных систем мониторинга и диагностики. Они позволяют встраивать инфракрасные сенсоры в промышленные установки, системы безопасности, беспилотные платформы и научное оборудование, обеспечивая непрерывное наблюдение температуры и выявление скрытых дефектов.
